Как открыть Айфон и снять заднюю крышку самостоятельно?

В мире уже начались продажи смартфонов iPhone 7 и iPhone 7 Plus от Apple. По сравнению с предыдущим поколением много чего изменилось во внутренностях гаджетов. Чего только стоит отказ от порта 3,5 мм, благодаря чему в корпусе освободилось много места для других компонентов. Эксперты из iFixit уже получили в свое распоряжение новенький iPhone 7 Plus и разобрали его до последнего винтика.

Разборка айфон 7

Для подготовки инструкции использовался оригинальный включающийся телефон. Первое с чего начинается любой ремонт, это проведение первичной диагностики.

При этом следует обратить внимание на:

  • прокрученные винты Pentalobe,
  • состояние дисплея и корпуса телефона,
  • проверить срабатывание кнопки Home (в том числе и гиперчувствительность)
  • подключить к USB-tester и проверить цепь заряда телефона
  • проверить работу аудиокодека
  • проверить ловит ли телефон сеть

Далее выкручиваем винты Pentalobe и устанавливаем присоску на дисплей, в районе кнопки Home.

Аккуратно пластиковым медиатором проводим по периметру дисплея, тем самым отделяя дисплейный модуль от корпуса. Помним про микросхему U10 которую легко можно повредить.

U10 iPhone 7

Затем необходимо сместить дисплей немного вниз и вывести направляющие экрана из корпуса iPhone.

Открываем дисплей вправо и для того чтобы сохранить шлейфы в исправном состоянии, устанавливаем присоску и уже на нее размещаем дисплей. Ни в коем случае, дисплей с подключенными шлейфами, не располагаем горизонтально на коврик. Иначе возможно повреждение шлейфов или разъемов на плате.

При полной разборке телефона обратите внимание на раскладку винтов и составляющих смартфона, на магнитном коврике. Правильная раскладка поможет соблюсти главное правило мастера, при выполнении любого ремонта, “Не навреди” или не сделай хуже.

Если телефон ранее не вскрывался, применяем сепаратор для расклейки дисплейных модулей.

Откручиваем трехлучевой отверткой фиксатор шлейфов дисплейного модуля и аккумуляторной батареи.

Аккуратно убираем фиксатор в сторону и отключаем коннектор АКБ.

Отключаем АКБ iPhone

Помним, что первичная цепь питания формируется при подключенной батарее до нажатия на кнопку включения. Поэтому используем диэлектрический предмет. Подробный чек-лист по замене аккумулятора можно посмотреть в статье Замена АКБ iPhone.

Отключаем шлейфы дисплейного модуля

Отключаем шлейфы дисплейного модуля

Затем крестовой отверткой откручиваем фиксатор шлейфа фронтальной камеры

Отключаем шлейф фронтальной камеры также пластиковой лопаткой.

Дисплейный модуль снят, теперь можно переходить к следующему этапу

Айфон 7

Приступаем к полной разборке корпуса телефона:

  • Извлекаем источник питания (емкость батареи в семерке 1960 мА*ч). Если АКБ ранее менялась в телефоне, то ее достаточно легко извлечь, воспользовавшись пластиковой лопаткой. Дополнительно можно применить сепаратор или любой растворитель (БР-2, медицинский спирт). Если же акб ранее не извлекалась, в первую очередь необходимо демонтировать вибромотор. И лишь затем потянув за язычки заводского двухстороннего скотча вытянуть их используя пинцет (вытягивать скотч рекомендуется максимально горизонтально чтобы не порвать его).

АКБ айфон

  • Пинцетом отключаем коаксиальный кабель системного шлейфа и антенну Wi-Fi

Коаксиальный кабель и антенна Wi-Fi

  • Откручиваем два винта фиксатора шлейфа кнопки включения и кнопок громкости. Отключаем шлейф.

Фиксатор шлейфа кнопки включения и кнопок громкости

  • Откручиваем антенну GPS и скобу (усилитель сигнала Wi-Fi)

Антенны айфон 7

  • Выкручиваем два винта фиксатора задней камеры. Демонтируем RCAM из корпуса

RCAM iPhone7

  • Отключаем антенну Wi-Fi и Bluetooth, откручиваем винты фиксирующие антенну к корпусу

Антенна Wi-Fi Bluetooth

  • Откручиваем винт удерживающий фиксатор вспышки и компенсирующего микрофона
  • Откручиваем винты фиксирующие антенну NFC

Антенна NFC

  • Откручиваем опорные винты фиксирующие плату в корпусе телефона (помним про R4710, подробнее на курсе пайки bga)

Материнская плата айфон 7

  • Отключаем нижний шлейф от разъема на плате

Как разобрать айфон 7

  • Извлекаем motherboard из корпуса устройства. Расположение микросхем на плате можно посмотреть в программе Zillion x Work.

Материнская плата айфон 7 (сторона А)

Материнская плата айфон 7 сторона А

Материнская плата iPhone 7 (сторона В) с отмеченным аудиокодеком

Аудиокодек айфон 7

  • Затем на очереди шлейф кнопок включения и регулировки громкости (выкручиваем винты и и вынимаем шлейф из корпуса)

Шлейф кнопки включения и кнопок громкости

  • Вынимаем кнопки, предварительно сняв с них скобки
  • Откручиваем полифонический динамик и антенну Wi-Fi

Откручиваем полифонический динамик

  • Отключаем вибромотор и откручиваем винты фиксирующие его в корпусе

Откручиваем и отключаем вибромотор

  • Отклеиваем нижний шлейф предварительно открутив все винты

Винты нижнего шлейфа айфон 7

  • Телефон полностью разобран

Разобранный айфон 7

Шаг 2

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на на торце телефона фиксирующих модуль дисплея.

Шаг 3

⚡ Прилепите к стеклу присоску, чуть выше кнопки HOME.

Если у Вас экран потрескавшийся, то наклейте скотч или любую другую клейкую ленту на поверхность дисплея, чтобы присоска смогла закрепиться.

Шаг 5

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как понять, какая запчасть – китайская?

Пора проверить, какие запчасти стоят именно у вас – не разбирая телефон.

Шаг 15

Вытащите металлическую пластинку.

Как заменить корпус на iPhone 6? - фото 23

Шаг 8

Отсоединяем аккумуляторную батарею.

Замена дисплея айфон 7

Приступаем к разборке дисплейного модуля:

  • откручиваем винты фиксатора шлейфа кнопки Home

Фиксатор шлейфа кнопки Home Phone 7

  • отсоединяем кнопку со сканером отпечатка пальца от дисплейного модуля и обратите внимание как кнопка извлекается из дисплея.

Отсоединяем шлейф кнопки Home

  • откручиваем фиксатор шлейфа фронтальной камеры

Откручиваем фиксатор шлейфа фронтальной камеры айфон 7

  • аккуратно отгибаем не перегибая шлейф FCAM извлекаем слуховой динамик, предварительно открутив два винта

Слуховой динамик айфон 7

  • затем извлекаем сам шлейф фронтальной камеры, если дисплейный модуль ранее не разбирался применяем сепаратор, помним что можно очень легко повредить датчики и как следствие – замена FCAM
  • если необходимо заменить сеточку слухового динамика, откручиваем винт которым сетка закреплена на модуле и отклеиваем саму сеточку

Сеточка слухового динамика айфон 7

  • откручиваем винты по периметру металлической пластины и аккуратно отклеив шлейфы убираем пластину в сторону
  • дисплейный модуль полностью разобран

Дисплейный модуль айфон 7

Замена батареи на iPhone 7

Замена батареи включает в себя все этапы вскрытия корпуса iPhone 7 описанные выше.

1. Откручиваем три винтика что фиксируют вибро-мотор. Полностью отключать вибромотор нет смысла, просто откиньте его в сторону что бы не мешал удалению ленты.

2. Теперь аккуратно тянем за силиконовую полоску ровно и в одну сторону. Так же удаляем и вторую полоску.

3. Теперь можно извлечь и заменить батарею в айфоне 7

4. На новую батарею необходимо нанести двухсторонний скотч, для того чтобы батарея не болталась внутри корпуса.

5. Устанавливаем батарею в айфон и обратно прикручиваем вибро-мотор.

Замена камеры на iPhone 7

Этап проклейки камеры на iPhone 7

1. Откручиваем два болтика которые фиксируют камеру.

2. Отключаем шлейф камеры от основной платы и извлекаем основную камеру айфона.

Замена материнской платы на iPhone 7

Этап снятия материнской платы

1. Отключаем WiFi антенны и отсоединяем от платы.

2. Откручиваем два болтика которые фиксируют камеру.

3. Отключаем шлейф камеры от материнской платы айфона и извлекаем основную камеру.

4. Далее откручиваем все болтики в таком порядке как показано на видео выше.

5. Отключаем три шлейфа от материнской платы айфона.

6. Теперь плату можно извлечь из корпуса айфона.

Шаг 12

Открутите 4 винтика отверткой – 3 штуки по 1.2 мм каждый и одну штуку 2.4 мм. После чего извлеките металлическую защитную скобу.

Сборка айфон 7

Для того чтобы выполнить сборку айфон 7, необходимо осуществить  действия в обратной последовательности. И обязательно после полной сборки смартфона провести диагностику. Можно это сделать до закручивания винтов Pentalobe.

Разборка айфон 7

Инструменты для ремонта айфон

Для диагностики и ремонта нам понадобится следующий инструмент и расходные материалы:

  • 3uTools
  • USB-tester
  • силиконовый коврик
  • магнитный коврик
  • отвертка Pentalobe 0,8
  • отвертка крестовая 1,5
  • трехлучевая отвертка 0,6
  • отвертка для опорного винта
  • сепаратор для расклейки дисплейных модулей
  • намагничиватель
  • пластина Quanli
  • медиатор
  • пластиковая лопатка
  • пинцет
  • технический бензин “БР-2”
  • медицинский спирт
  • скотч двухсторонний 3-М

Камера

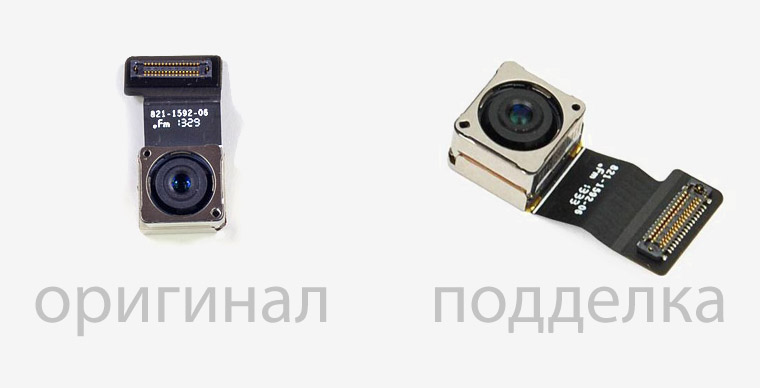

iphone5s-original-fake-cams-1
Модули от iPhone 5s

Одна из самых скрытных китайских запчастей. Если у вас нет на 100% оригинального iPhone той же модели, разницу с «фейковой» камерой вы можете не заметить.

Общие признаки, что в вашем айфоне поставлена дешевая китайская камера: сильно «желтит», картинка немного мутная и тёмная, а на солнце вместо бликов появляются чёрные пятна. Сами фото получаются смазанными даже при хорошем дневном освещении.

Необязательно иметь все эти признаки, «китайщина» бывает разной. Также мутные фото могут быть следствием попадания пыли под модуль камеры или просто пятнами на линзе.

Сколько стоит замена камеры на оригинал: 1890 руб. с гарантией

Шаг 20

Вставьте лопатку под левый край разъема кнопки кнопки «Домой», чтобы отсоединить его от гнезда.

Если весь разъем начинает подниматься, не отрываясь, надавите на кабель на верхнем краю разъема с помощью плоского медиатора, одновременно отодвигая левый край разъема.

Будьте очень осторожны, чтобы не повредить кабель или разъем, иначе вы навсегда отключите датчик.

Шаг 19

Откручиваем 5 болтов на блоке в нижней части.
